Pręty gwintowane – rodzaje i zastosowanie. Jak wybrać właściwy do swojego projektu?
Pręty gwintowane – rodzaje i zastosowanie
Jak wybrać właściwy do swojego projektu?
Stoisz przed projektem budowlanym i zastanawiasz się, co tak naprawdę kryje się za technicznymi oznaczeniami takimi jak 5.8, 8.8, DIN 975 czy A2? Mnogość klas wytrzymałości i norm może przytłoczyć nie tylko domowego majsterkowicza, ale nawet doświadczonego wykonawcę. Wybór "pierwszego lepszego" pręta to jednak ryzykowna gra – błędnie dobrany element, na przykład zbyt słaby do podwieszenia ciężkiej instalacji lub nieodporny na korozję zewnętrzną.
Ten artykuł powstał, aby raz na zawsze „odczarować” techniczne tabele. Przeprowadzimy Cię przez rodzaje prętów gwintowanych, wyjaśnimy różnice w materiałach i podpowiemy, jak bezbłędnie dobrać mocowanie – niezależnie od tego, czy planujesz skręcanie więźby dachowej, czy montaż bramy wjazdowej.
W skrócie:
- Klasa wytrzymałości to podstawa: Pierwsza cyfra (np. 8.8) mnożona przez 100 określa wytrzymałość na rozciąganie. Do konstrukcji nośnych wybieraj minimum 8.8.
- Środowisko pracy: Do wnętrz suchych wystarczy ocynk galwaniczny. Na zewnątrz i w agresywnym środowisku (deszcze, chemia) konieczna jest stal nierdzewna A2 lub kwasoodporna A4.
- Normy: DIN 975 to standardowe pręty o długości 1, 2 lub 3 metrów. DIN 976 to zazwyczaj pręty cięte na wymiar (tzw. szpilki).
- Zastosowanie: Od podwieszania instalacji wentylacyjnych i elektrycznych, przez kotwienie chemiczne w betonie, aż po łączenie elementów drewnianych.
Spis treści
Czym są pręty gwintowane i jak czytać ich oznaczenia?
Pręt gwintowany (często nazywany potocznie szpilką) to w najprostszym ujęciu element złączny, który na całej swojej długości posiada nacięty gwint. W przeciwieństwie do śrub, nie posiada on łba, co pozwala na nakręcanie nakrętek z obu stron oraz elastyczne docinanie go na dowolny wymiar. Standardowo pręty występują w odcinkach 1-metrowych lub 2-metrowych.
Choć najczęściej spotykamy gwint prawy (standardowy, dokręcany zgodnie z ruchem wskazówek zegara), w specjalistycznych zastosowaniach – np. w śrubach rzymskich – wykorzystuje się również gwint lewy.
Jak rozpoznać, z jakim prętem mamy do czynienia?
- Kodowanie kolorystyczne (Color Coding): Często spotykane na końcach prętów. Kolor farby na czole pręta odpowiada konkretnej klasie (np. żółty może oznaczać klasę 8.8, choć warto to zawsze zweryfikować z kartą katalogową producenta, gdyż systemy te bywają różne).
- Oznaczenia wybite (Stamping): To najbardziej pewna metoda. Na czole pręta wybija się symbol klasy (np. 4.8, 8.8) oraz kod producenta.

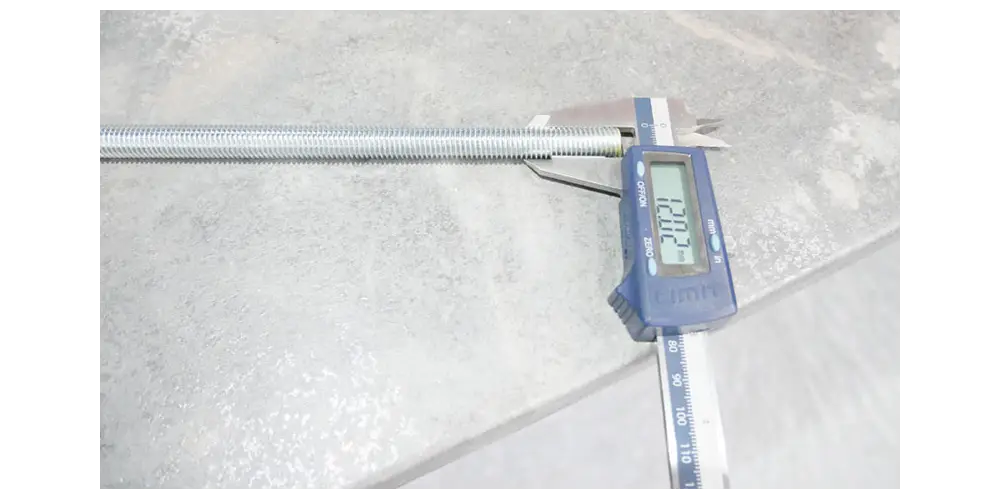

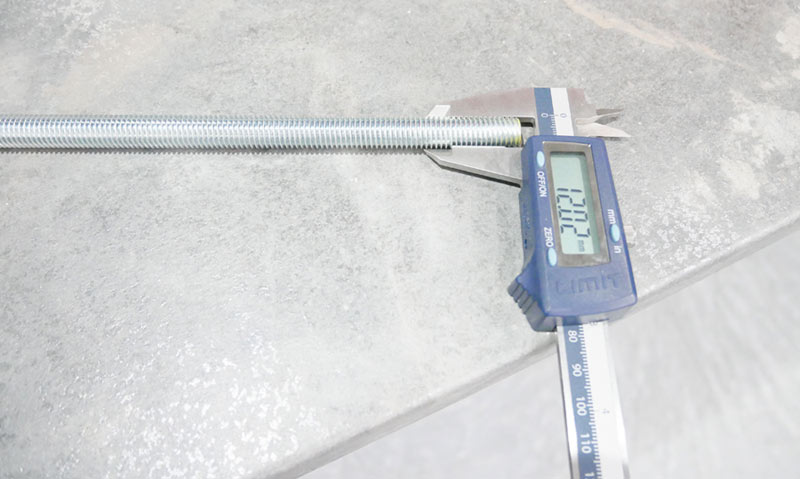

Wskazówka: Do precyzyjnego zmierzenia średnicy gwintu niezbędna będzie suwmiarka. Pamiętaj, że mierzymy zawsze średnicę zewnętrzną gwintu.
Klasy wytrzymałości prętów gwintowanych – kluczowy parametr
To najważniejszy aspekt techniczny, który decyduje o bezpieczeństwie konstrukcji. Użycie pręta o zbyt niskiej klasie w miejscu narażonym na duże obciążenia grozi jego zerwaniem. Klasa wytrzymałości oznaczona jest dwiema cyframi oddzielonymi kropką, np. 4.8, 5.8, 8.8, 10.9, 12.9.
- Pierwsza cyfra (x 100): Określa wytrzymałość na rozciąganie (Rm) w MPa. Przykład dla 8.8: 8 x 100 = 800 MPa. To siła, przy której pręt pęknie.
- Druga cyfra (x 10): Określa stosunek granicy plastyczności do wytrzymałości na rozciąganie wyrażony w procentach. Przykład dla 8.8: 8 x 10 = 80%.
- Granica plastyczności (Re): Obliczamy ją mnożąc wytrzymałość na rozciąganie przez ten procent (800 MPa x 0,8 = 640 MPa). Jest to maksymalne obciążenie, po którego przekroczeniu pręt trwale się wydłuży.
| Klasa | Wytrzymałość (Rm) | Granica (Re) | Typowe zastosowanie |
|---|---|---|---|
| 4.8 | 400 MPa | 320 MPa | Lekkie montaże, podwieszanie wentylacji. Najtańsze rozwiązanie - nie polecamy |
| 5.8 | 500 MPa | 400 MPa | Standardowe konstrukcje, często spotykane w marketach budowlanych. |
| 8.8 | 800 MPa | 640 MPa | Konstrukcje odpowiedzialne. Więźby dachowe, łączenia stali. Najpopularniejszy wybór profesjonalistów. |
| 10.9 | 1000 MPa | 900 MPa | Maszyny budowlane, konstrukcje narażone na drgania i duże naprężenia. |
| 12.9 | 1200 MPa | 1080 MPa | Specjalistyczne zastosowania inżynieryjne, ekstremalne obciążenia. |
Rodzaje prętów gwintowanych ze względu na materiał i powłokę
Materiał, z którego wykonany jest pręt, decyduje o jego żywotności, zwłaszcza w trudnych warunkach atmosferycznych.
Stal węglowa (tzw. czarna)
Pręty surowe, bez zabezpieczenia. Są tanie i wytrzymałe, ale błyskawicznie korodują. Wymagają malowania lub są stosowane tam, gdzie nie ma wilgoci (np. zalewane w betonie).
Stal ocynkowana
Ocynk galwaniczny: Cienka, estetyczna powłoka. Idealna do wnętrz. Nie nadaje się na zewnątrz.
Ocynk ogniowy: Gruba, matowa powłoka. Dedykowana do konstrukcji zewnętrznych. Bardzo wysoka odporność na korozję.
Stal nierdzewna (A2 - INOX)
Odporna na wilgoć i warunki atmosferyczne. Stosowana w balustradach zewnętrznych, architekturze ogrodowej. Nie rdzewieje pod wpływem deszczu.
Stal kwasoodporna (A4)
Stal do zadań specjalnych. Odporna nie tylko na wodę, ale też na kwasy, sól i chlor. Konieczna w środowisku basenowym, nadmorskim oraz w przemyśle chemicznym.
Mosiądz i Poliamid
Rzadsze materiały. Mosiądz stosuje się w elektrotechnice, a poliamid (plastik) tam, gdzie wymagana jest izolacja elektryczna lub niemagnetyczność.
Ważne: Po przycięciu pręta ocynkowanego miejsce cięcia jest pozbawione ochrony antykorozyjnej. Zawsze zabezpiecz je odpowiednim preparatem!
Rodzaje gwintów i różnice w normach (DIN 975 vs DIN 976)
Częstym dylematem przy zakupie jest różnica w oznaczeniach norm DIN. Choć oba produkty wyglądają podobnie, różnica tkwi w formacie sprzedaży:
- DIN 975: To klasyczne pręty gwintowane sprzedawane w długich odcinkach magazynowych – zazwyczaj 1000 mm, 2000 mm lub 3000 mm. Służą jako materiał wyjściowy do dalszej obróbki (cięcia).
- DIN 976: Norma ta opisuje tzw. szpilki gwintowane (gwint na całej długości), które są fabrycznie docięte na konkretny, krótszy wymiar (np. 150 mm, 200 mm) i często posiadają precyzyjnie sfazowane końce ułatwiające montaż nakrętki.
Oprócz standardowego gwintu metrycznego (M), na rynku spotkasz również gwint trapezowy, calowy oraz metryczny drobnozwojny.
| Średnica (M) | Skok gwintu zwykłego (mm) | Skok gwintu drobnozwojnego (mm) |
|---|---|---|
| M8 | 1,25 | 1,00 |
| M10 | 1,50 | 1,00 lub 1,25 |
| M12 | 1,75 | 1,25 lub 1,50 |
| M14 | 2,00 | 1,50 |
| M16 | 2,00 | 1,50 |
| M20 | 2,50 | 1,50 lub 2,00 |
Zastosowanie prętów gwintowanych w budownictwie i przemyśle
Uniwersalność prętów gwintowanych sprawia, że są one niezastąpione w niemal każdym etapie budowy. Oto najczęstsze scenariusze użycia:
Podwieszanie instalacji
To absolutny standard w budownictwie kubaturowym. Pręty w ocynku galwanicznym wykorzystuje się do podwieszania koryt kablowych, kanałów wentylacyjnych, rur hydraulicznych czy sufitów podwieszanych typu G-K.
Kotwienie w betonie
Bardzo popularna metoda montażu ciężkich elementów (bramy, balustrady, maszyny). Pręt (najczęściej klasy 5.8 lub 8.8) wkleja się w otwór w betonie za pomocą żywicy (kotwy chemiczne). Tworzy to pancerne połączenie.
Konstrukcje drewniane (Ciesielstwo)
Łączenie elementów więźby dachowej, np. skręcanie murłaty z krokwią lub łączenie belek. Tutaj kluczowe jest użycie prętów o podwyższonej wytrzymałości (min. 8.8) oraz szerokich podkładek.
Szalunki
W budownictwie żelbetowym stosuje się specjalne pręty (ściągi szalunkowe) o wzmocnionym gwincie, które spinają płyty szalunkowe, utrzymując napór wylewanego betonu.
Jak prawidłowo ciąć i łączyć pręty gwintowane?
Praca z prętami gwintowanymi wymaga znajomości kilku trików warsztatowych, aby połączenie było trwałe i funkcjonalne.
Cięcie pręta – uwaga na temperaturę
Najpopularniejszym narzędziem jest szlifierka kątowa. Jest szybka, ale ma jedną wadę: generuje wysoką temperaturę.
Problem:: Przegrzanie końcówki pręta może uszkodzić warstwę ocynku (korozja) oraz, w skrajnych przypadkach, rozhartować stal.
Rozwiązanie: Tnij pewnie, nie dociskaj tarczy zbyt mocno. Alternatywą dla mniejszych średnic jest piła ramowa do metalu lub piła taśmowa.
Kluczowy krok: Po ucięciu zawsze sfazuj krawędź pręta (szlifierką lub pilnikiem). Bez tego nakręcenie nakrętki na postrzępiony gwint będzie niemożliwe!
Łączenie prętów (przedłużanie)
Co zrobić, gdy 1-metrowy pręt jest za krótki? Absolutnie nie należy ich spawać doczołowo. Do bezpiecznego łączenia służą nakrętki przedłużające (złączne). Są to długie nakrętki (zazwyczaj o długości 3x średnica gwintu).
Podsumowanie
Choć na pierwszy rzut oka pręt gwintowany może wydawać się tylko prostym kawałkiem metalu, w rzeczywistości jest on strategicznym elementem konstrukcyjnym, od którego bezpośrednio zależy stabilność i bezpieczeństwo całego projektu. Ignorowanie klas wytrzymałości czy doboru powłoki antykorozyjnej to pozorna oszczędność, która może prowadzić do kosztownych awarii.
Zanim dodasz produkt do koszyka, przypomnij sobie złotą zasadę doboru:
- Lekkie prace wewnątrz: Wystarczy standardowa klasa 5.8 i podstawowy ocynk galwaniczny.
- Konstrukcje nośne i montaż zewnętrzny: Tutaj nie ma miejsca na kompromisy. Bezwzględnym minimum jest klasa 8.8.
Wybieraj świadomie – dobrze dobrany pręt to gwarancja spokoju na lata.
